NAVRHNĚTE SVŮJ POKOJ S WOODY FRACTAL 34

Woody Fractal 34 je nejvýkonnější malý difuzor, který můžete najít. Je to jediný difuzor QRD na bázi prvočísla n7, který má hloubku panelu pouhých 10 cm a rozptyluje zvukové vlny od 350 Hz výše.

Je navržen tak, aby vytvářel rovnoměrně rozložené zvukové pole v místě poslechu a poskytoval tak lepší zážitek z poslechu. Nejenže udržíte více zvukové energie v místnosti, ale také nasměrujete zvuk rovnoměrně do svých uší. Jedná se o skutečný Schroederův (QRD) difuzor používaný v profesionálních hudebních studiích a v poslechových místnostech hi-fi.

Každý Woody Fractal 34 je originál ručně vyrobený v České republice s naším podpisem a patentovaným designem.

Jedinečný design s fraktálními prvky

Náš Woody Fractal 34 je tenčí než všechny difuzory QRD na trhu s podobnými vlastnostmi. Jak je to možné? Je to jednoduché: nejhlubší prohlubně panelu jsou zalomené, takže celá konstrukce může být tenčí o 4 cm, než by byla normálně. Ve srovnání s ostatními konkurenty je tenčí téměř o třetinu. Jde nám o úsporu místa!

Proč jsou ale dna mezery vyrobeny tak miniaturní? To je fraktál. Je to vlastně další malý difuzor, který tam je vsazená proto, abychom mohli zvýšit účinnost rozptylu nejvyšších frekvencí. Bez tohoto fraktálu by difuzor rozptyloval frekvence do ~4k Hz, nyní se může dostat přes 8k Hz. To je to, co najdete pouze v nejkvalitnější produkci.

Balení po dvou

Woody Fractal 34 je široký pouhých 30 cm, takže je balíme po dvou v krabici. Jeden kus nemá z akustického hlediska smysl, takže můžete dostat buď dva, nebo čtyři najednou. Nezapomeňte, že je třeba pokrýt dostatečnou plochu stěny, abyste dosáhli rovnoměrně rozptýleného zvuku.

• Za poslechovým místem byste měli použít soustavu 4 nebo více difuzorů. Čím více, tím lépe pro vaše uši!

• Pokud chcete experimentovat jako profesionál, zkuste umístit alespoň 2 difuzory těsně vedle sebe na přední stěnu přímo za reproduktory nebo na boční stěny v místech prvních odrazů.

Patentovaný design

Design dřevěného rámu Woody Fractal 34 je patentován a chráněn evropským průmyslovým vzorem č. 008611321-0004 a 008611321-0005.

VLASTNOSTI

Prémiový akustický panel navržený pro zlepšení zvukového zážitku v hi-fi poslechových místnostech a profesionálních hudebních studiích.

Technický list.

Pokyny k instalaci.

• 100% český ručně vyráběný výrobek se zárukou kvality

• Praktický pracovní rozsah: od 350 Hz do 8k Hz

• Rozměry 30 x 120 x 10 cm (šířka x výška x hloubka)

• Luxusní povrchová úprava dřeva

• Závěsný systém na stěnu je součástí balení

• Balení obsahuje 2 difuzéry

• Hmotnost cca 20 kg (2 x 10 kg)

• Design lze vyrobit na míru

• Pouze pro použití v interiéru

• K čištění použijte vlhký hadřík s mýdlovou vodou.

Jak to děláme

Jak používat Woody Fractal 34

Účinně rozptyluje zvukové vlny

Akustické difuzory jsou svatým grálem akustické úpravy místnosti. Jedná se o zařízení, které slouží k přesnému opaku akustického absorbéru - k udržení zvukové energie v místnosti. Důležité však je, že difuzor rovnoměrně rozptyluje zvukové vlny a vytváří tak rovnoměrné rozptylové pole. Pokud použijete členitý povrch, například kamennou zeď, dosáhnete také rozptylu, ale nebude rovnoměrný, bude jen náhodný.

Skutečný difuzor usměrňuje odrazy zvuku zpět do místa poslechu, takže místnost zní živěji. Ve srovnání s robustními stěnami můžete pracovní rozsah difuzoru skutečně předvídat, protože jeho konstrukce vychází z fyzikálního vzorce.

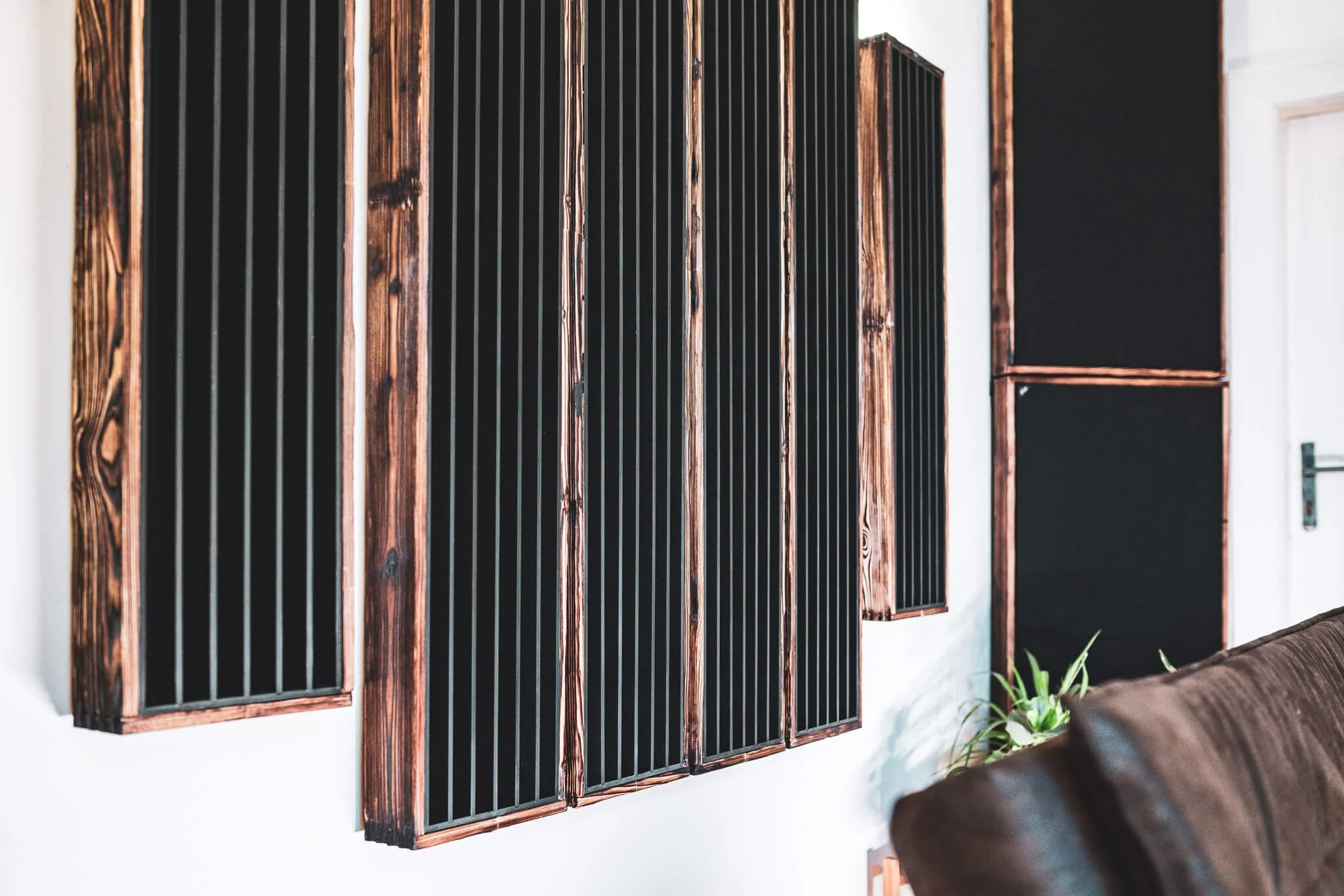

Umístěte je za poslechové místo

Abyste difuzory využili co nejlépe, měli byste je umístit alespoň 2 až 3 metry za poslechové místo, aby měl zvuk dostatek prostoru k vytvoření rovnoměrného rozptylového pole. Nejlépe funguje řada difuzorů vedle sebe. V ideálním případě se snažte o alespoň 2 metry širokou difuzní stěnu za vámi. Pokud máte větší místnost, měli byste použít více.

Difuzi můžete umístit i na boční nebo přední stěnu, to se však obvykle provádí až po ošetření zadní stěny. Difuzory na prvních místech odrazu zvýší živost hudby v místnosti a zároveň zabrání odrazu zvuku od holých stěn. Totéž platí i pro přední stěnu, pokud chcete v místnosti udržet více energie, ale chcete se zbavit nežádoucích odrazů od stěn, můžete absorpční panely nahradit kvalitními difuzory.

Vědecké základy

"N7 fraktální QRD se skládanou mezerou"

QRD

Woody Fractal 34 je quadratic residue difuzor (QRD) navržený na základě původních difuzorů, které v 70. letech 20. století vynalezl fyzik Manfred Schroeder. Tento typ difuzoru je zlatým standardem v akustice a nazýváme jej jediným 'pravým difuzorem', protože jeho účinnost je založena na teorii čísel.

Rozměry difuzoru QRD předurčují pracovní rozsah, na kterém pracuje. Nejdůležitější je počet mezer, hloubka mezer (jak hluboký je otvor v difuzoru) a šířka jamek (prostor mezi lamelami). Hloubka mezery 13,6 cm předurčuje nejnižší frekvenci a šířka 34 cm určuje horní frekvenční mez.

N7

Woodyho fraktál je založen na prvočísle n7, což znamená, že je zde celkem sedm mezer a jeden z nich má nulovou hloubku. Vidíte, že šest z nich jsou úzké mezery a sedmá je v podstatě rozdělena mezi dvě boční stěny celého panelu (je to mezera s hloubkou 0 mm).

Vnitřní konstrukce mezery je vedena do boku

Maximální hloubka mezery je 13,6 cm, což znamená, že praktický pracovní rozsah začíná přibližně na 350 Hz. Jak je ale možné, že hloubka panelu je pouhých 10 cm a hloubka mezery je větší?

Nejhlubší mezeru jsme vevnitř zkonstruovali do strany, abychom ušetřili místo a celý panel byl tenčí při zachování stejné účinnosti! To je ten trik. Normálně difuzory QRD této možnosti nevyužívají a musí být větší a objemnější. Nechceme plýtvat drahocenným místem ve vašem pokoji, takže nám záleží i na několika centimetrech.

Fraktál

Šířka mezer je 34 mm a horní hranice pracovní frekvence se pohybuje někde kolem 4k Hz. Ale hádáte správně, přichází další eso z rukávu: fraktální dna meter. Právě to zvyšuje účinnost i za hranicí 4k Hz.

Fraktál je nekonečný vzor a v tomto případě se jedná o malý difuzor stejného vzoru umístěný na dně vnitřní mezery. I nejvyšší frekvence se rozptýlí přídavným drobným difuzorem s maximální hloubkou mezery 5 mm a šířkou mezery 3 mm. Jedná se o mistrovské dílo, které můžete vidět pouze ve špičkové produkci.

ČASTO KLADENÉ DOTAZY

Jaký je rozdíl mezi absorbérem a difuzorem?

Absorbéry přijímají zvukovou energii, když na ně zvukové vlny dopadají, a přeměňují ji na teplo. Difuzory dělají přesný opak pohlcování, ale chytřejším způsobem. Rovnoměrně rozvádějí zvukové vlny do místnosti tím, že je rozptylují z nepravidelného povrchu. Vytvořením tohoto rovnoměrného rozptylového pole udržují difuzory zvukovou energii v místnosti a vytvářejí pocit prostornosti a živosti hudby.

Funguje každý difuzér stejně?

Ne. Pouze matematicky vypočtené difuzory, jako je Woody Fractal, mohou mít projektovaný účinný rozsah a mohou být navrženy tak, aby fungovaly na konkrétních frekvencích. Členitá stěna může fungovat také jako difuzor, ale difúze bude náhodná a ne "pravá". Proto se v profesionálních prostorách používají difuzory QRD.

Kolik difuzérů potřebuji v místnosti?

Difuzory musí být široké alespoň několik metrů nebo musí být umístěny v řadě, aby měly význam. Protože naším cílem je vytvořit rovnoměrné rozptylové pole, které zvuk oživí, musíme vedle sebe postavit celou řadu difuzorů, aby se rozptýlilo co nejvíce energie.

Nejvyššího difuzního účinku dosáhneme, když vedle sebe umístíme 5 a více difuzorů. Je za tím matematika, ale zjednodušeně řečeno, čím více period (difuzorů vedle sebe), tím rovnoměrněji se energie rozdělí. A to je to, co chceme. Pokud je vaše pole difuzních panelů široké méně než jeden metr, pravděpodobně neuslyšíte velký rozdíl.

Kam mám umístit difuzéry?

Na zadní stěně. To je nejoblíbenější varianta v hudebních studiích, poslechových místnostech, domácích kinech nebo jiných hudebních prostorách. Myšlenka spočívá v tom, že pokud umístíte poslechové místo dostatečně daleko od zadní stěny (alespoň 2 metry), budou mít difuzory na stěně dostatek prostoru k rovnoměrnému rozložení energie a vy získáte nejlepší zážitek.

Na bočních stěnách. Pokud nechcete používat pouze absorbéry na prvních místech odrazu a chcete zachovat větší živost v místnosti, můžete umístit difuzory také na boční stěny mezi reproduktory a poslechové místo. Důležité je, aby byly zakryty první body odrazu a energie se neodrážela od plochých stěn přímo na poslechové místo.

Na přední stěně. Tato možnost je vhodná pro audiofily, kteří již zadní stěnu ošetřili difuzí a chtějí hudbě dodat ještě více prostorovosti. Efekt "nekonečného prostoru" můžete vytvořit tak, že dvě protilehlé stěny pokryjete soustavou difuzorů, takže se energie téměř nikdy neodrazí od rovné plochy.

Jak se měří účinnost difúze?

Testovat difúzi je velmi obtížné a téměř nikdo to nedělá. Proč? Protože QRD jsou navrženy podle teorie čísel od R. Schroedera a ta funguje. K návrhu difuzorů se používají matematické vzorce založené na experimentech ze 70. let a k testování jejich účinnosti se pak používá modelovací software. Pomocí speciálního softwaru jsme otestovali všechny naše návrhy, než jsme se rozhodli pro nejlepší výsledek, který šel do výroby.

Mám vždy používat difúzi?

Nedoporučujeme umisťovat difuzéry na stěnu, pokud nemáte dostatek prostoru, aby se energie rovnoměrně rozprostřela, než se dostane k vašim uším v místě poslechu. To znamená alespoň 2 metry od zadní stěny nebo více. Pokud je vaše místnost menší, investujte více času do zkrocení nízkých frekvencí a třepotavé ozvěny.

Můžete mi vyrobit panel na přání?

Ano, to se nám líbí nejvíc. Difuzéry a absorbéry Ekustik jsou navrženy tak, aby vydržely po celý život, takže pojďme vybavit svůj pokoj některými designovými kousky. Neváhejte nás kontaktovat!
